Telecomunicaciones de Emergencia.
El derrumbe de las estructuras del
World Trade Center (WTC) en Nueva York tras los atentados terroristas del
11 de Septiembre de 2001 fue el peor desastre en edificios registrado en la historia, con alrededor de 2800 muertos, 350 de los cuales pertenecían a los servicios de emergencia y rescate. En respuesta a esta tragedia, el
Instituto Nacional de Estándares y Tecnología (
NIST) abrió una investigación de tres años para determinar las causas de los derrumbamientos.
Dentro de los informes generados por el NIST, que pueden consultarse en la página web
NIST-WTC, figuran una serie de análisis sobre el comportamiento de los sistemas de radiocomunicaciones empleados por los servicios de emergencia durante la catástrofe. Como parte del material para elaborar los informes, el NIST analizó las grabaciones de las conversaciones radio del Departamento de Policía, la Autoridad Portuaria y el Departamento de Bomberos de Nueva York. Desde el año 2005, parte de esas grabaciones y sus transcripciones están disponibles para el público y pueden encontrarse en sitios web como el del periódico
New York Times o en
Internet Archive.
En el año 2001, el
Departamento de Policía de Nueva York (
NYPD) utilizaba un sistema
PMR en la banda de
UHF, dividiendo la ciudad en 35 zonas. Casi todos los equipos portables tenían programados un total de 20 canales, que permitían a los oficiales de policía establecer enlaces en toda la ciudad. En los informes de NIST se indica que este sistema PMR no sufrió ningún tipo de avería durante las operaciones derivadas del 11-S. Este Departamento desplazó además a la zona a varios helicópteros de su Unidad de Aviación, que fueron incapaces de aterrizar en la azotea de las torres por el denso humo originado por los incendios. La Policía utilizó
dos repetidores durante las operaciones: el de la División 1 y el de el Departamento de Operaciones Especiales (NYPD SOD).
La
Autoridad Portuaria de Nueva York (
PAPD) tuvo a su cargo parte de las operaciones de seguridad y rescate, utilizando sistemas radio en
UHF de baja potencia. Cada uno de los 7 canales disponibles se utilizaba para un emplazamiento específico y existía otro canal para comunicaciones entre todos los emplazamientos. Se comprobó que no todos los equipos portables tenían programados todos los canales disponibles. La Autoridad Portuaria disponía además de un
repetidor de gran elevación, denominado “Canal 30 de la Autoridad Portuaria”o “Repetidor 7″, instalado en lo alto del edificio número 5 del WTC (es decir, no estaba en ninguna de las torres derrumbadas), tras los atentados del año 1993. Aunque al parecer durante las operaciones se detectaron problemas en la utilización de este repetidor, los análisis posteriores reflejan que no dejó de estar operativo en ningún momento. Lo que parece que falló fue la consola de control remoto del repetidor instalada en el Puesto de Mando del
hall del WTC-1, algo que no impidió el funcionamiento del propio repetidor.
El
Departamento de Bomberos de Nueva York (
FDNY) utilizaba un sistema
PMR en
VHF con
5 repetidores para cubrir distintas zonas: Manhattan, Brooklyn, Queens, Bronx y Staten Island. Todos los repetidores compartían el mismo canal (pareja de frecuencias) y el acceso a uno u otro repetidor se realizaba usando un tono
CTCSS distinto. También se disponía de un repetidor común para toda la ciudad y 5 canales de trabajo tácticos en
simplex. Los equipos de radio emitían además tonos de identificación de cada unidad y de su estatus operativo, que se visualizaban en las consolas CAD (
Computer Aided Dispatch) de las centrales de operaciones. Se instalaron dos
puestos de mando en los
halls de acceso a las dos torres principales. El Departamento puso en alerta a un total de 214 unidades, 103 de las cuales estaban operando en la zona antes de transcurrir 2 horas desde el primer impacto.

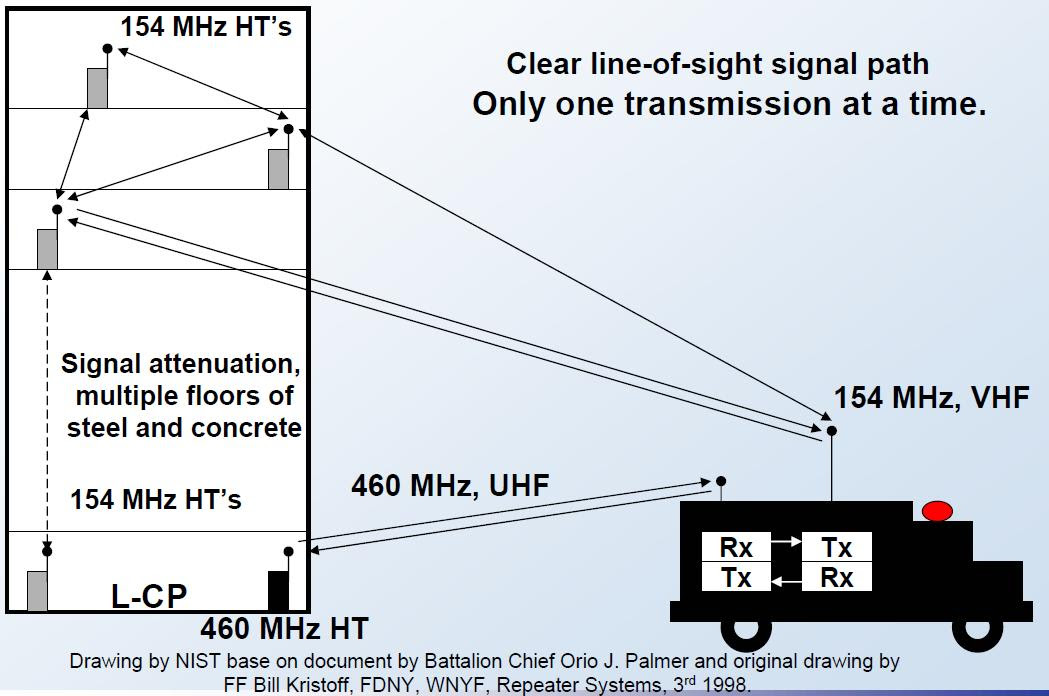

El Departamento de Bomberos desplazó además una furgoneta de comunicaciones (indicativo “Field Comm”), que desafortunadamente casi no se utilizó y que finalmente quedó destrozada tras el derrumbe de los edificios. Esta furgoneta estaba dotada con un repetidor en banda cruzada UHF-VHF. Su objetivo era establecer enlaces en UHF con los puestos de mando instalados en los halls de acceso a las dos torres principales y retransmitirlos a través de los canales de VHF habituales del Departamento hacia los bomberos que estaban trabajando en las plantas más altas. De las dos furgonetas de este tipo disponibles, la principal estaba averiada y tuvo que utilizarse la de respaldo, con el inconveniente de que esta última no disponía de ningún canal de comunicaciones con los helicópteros de la Policía.
A su llegada a las torres, personal del WTC facilitó a los bomberos
radios de la Autoridad Portuaria, ya que se conocía que tenían mejor cobertura dentro de los edificios. No obstante, los bomberos también usaron sus propias radios, empleando el Canal 5 para Mando y Control, el Canal 1 para operaciones en la Torre Norte, el Canal 3 para operaciones en la Torre Sur y en algunos casos el Repetidor 7 de la Autoridad Portuaria. Los canales
simplex ofrecían cobertura
hasta las plantas 30-40 y sufrieron una carga de tráfico muy elevada, por lo que algunos bomberos pasaron a utilizar el Repetidor 7.
Muchas ambulancias (EMS) y unidades de bomberos disponían además de terminales de datos que empleaban canales independientes para comunicarse con los sistemas CAD de las centrales de operaciones.
Los informes del NIST revelan que todos los Departamentos implicados tuvieron problemas de distinta índole con sus sistemas de radiocomunicaciones, causados por dos motivos principales: por un lado, la elevada atenuación que las señales de radio sufren en edificios de hormigón y acero, así como la propagación multicamino. Y por otro lado, el incremento espectacular en el tráfico de comunicaciones radio.

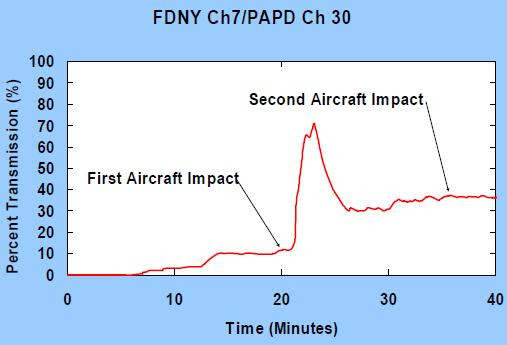

Tras el primer impacto, el
tráfico de radiocomunicaciones se
multiplicó por 5 aproximadamente y posteriormente por 3, respecto a una situación de normalidad. La primera consecuencia de este incremento es la dificultad en la gestión de los mensajes. Por otro lado, del análisis de las grabaciones se desprende que entre 1/3 y 1/2 del total de mensajes radiofónicos
no pudieron completarse o eran
ininteligibles, bien por problemas de cobertura, bien por la incapacidad de gestionar tan elevado volumen de mensajes en los centros de control.
Otros factores que influyeron en la calidad de las radiocomunicaciones fueron los niveles de ruido de fondo existentes en el entorno del WTC, el estado de algunos de los equipos de radio empleados y las transmisiones múltiples de varios equipos en un mismo instante (provocando interferencias mutuas). De hecho, algunos pulsadores de micrófono (PTT) se quedaron accionados, provocando interferencias de forma continuada.
Esto provocó que la percepción de la situación (situational awareness), es decir, el grado de precisión con el que la percepción de una persona se corresponde con lo que está sucediendo realmente, no fuese óptima, sobre todo en lo referente al personal que estuvo trabajando dentro de las torres, algo que se complicó aún más porque el personal que estaba fuera de servicio y se desplazó a la zona de motu propio para colaborar no disponía de ningún tipo de equipo de radio.
Las comunicaciones del Departamento de Policía no se degradaron demasiado porque solamente había 6 equipos de emergencia (ESU) trabajando en un mismo canal y sus puestos de mando instalados en el perímetro de seguridad disponían de mayor línea de visión directa con las torres. El empleo de radios de UHF facilitó además la penetración de las ondas de radio en los edificios.
Las comunicaciones del Departamento de Bomberos se degradaron en mayor medida, principalmente por el uso de la banda de VHF, que tiene peores condiciones de propagación dentro de los edificios. Como mejora operativa al uso de canales VHF en simplex, el Departamento de Bomberos adquirió con posterioridad un repetidor transportable.
El tiempo medio de cada transmisión no varió significativamente respecto a una situación de normalidad, pasando de 3,8 seg a 3,3 seg en las comunicaciones de la PAPD, de 3,8 seg a 3,1 seg en FDNY y de 1,9 seg a 3,4 seg en NYPD, demostrando una gran disciplina en las comunicaciones, dirigidas además en todo momento desde las centrales de operaciones, tal y como puede comprobarse en las grabaciones.
Otra de las conclusiones del informe se refiere a la
interoperabilidad, ya que ninguna de las radios de cada uno de los Departamentos implicados tenía la posibilidad de establecer comunicaciones con las radios de los demás Departamentos. Por ejemplo, aunque las unidades de aviación de la Policía detectaron que las torres podían derrumbarse minutos antes de que esto sucediera, fueron incapaces de transmitir esta información a los bomberos que trabajaban dentro de las mismas.
Como solución a los problemas de interoperabilidad, algunos expertos sugieren la implementación de Sistemas de Mando para Incidentes (ICS), es decir, puestos de mando avanzados con representantes de todos los departamentos que intervienen en la emergencia. Otra solución tecnológica puede ser la utilización de la funcionalidad de reagrupamiento dinámico disponible en las redes troncales modernas (TETRA/TETRAPOL), que permite asignar canales comunes a todos los departamentos que intervienen en una misma emergencia.
El NIST recomienda además realizar
inspecciones rigurosas de los sistemas de comunicación de los servicios de emergencia en los edificios de gran altura, para localizar posibles puntos de fallo.
En lo referente a las telecomunicaciones públicas, los informes indican que momentos después del impacto del primer avión se registró la saturación de los sistemas telefónicos. Solamente tras el primer derrumbamiento algunas de las líneas terrestres y de telefonía móvil quedaron completamente destruídas.
